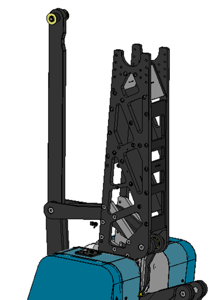

Austausch Tragarm 1 bis 3 H1400

In diesem Artikel wird der Austausch der Tragarme 1 bis 3 beim Horst 1400 beschrieben.

GEFAHR! Mögliche Personenschäden durch nicht eingewiesenes Bedienpersonal ⇒ Die Instandsetzung darf nur von Personen mit technischer und elektrotechnischer Ausbildung durchgeführt werden!



Benötigte Ersatzteile:

Tragarm 1	PP001229
Tragarm 2	PP001261
Tragarm 3	PP001184

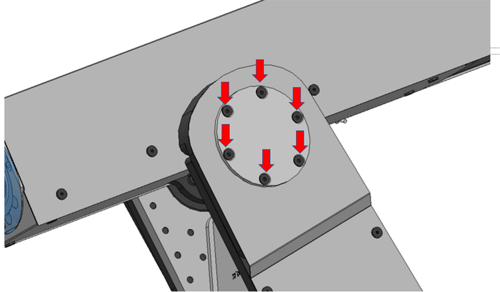

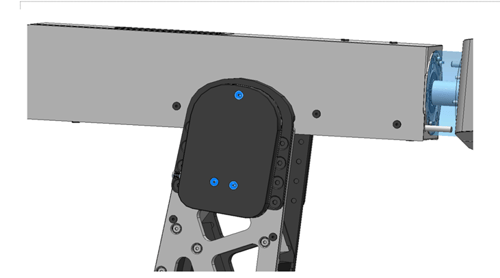

1. Entfernen Sie alle Schrauben der Lagerabdeckung und nehmen Sie den Deckel ab.

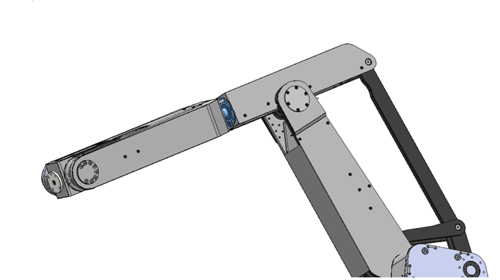

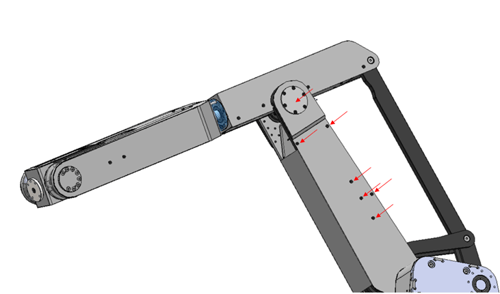

2. Lösen Sie alle Schrauben der Schwenkarmverkleidung und nehmen Sie die Verkleidung vorsichtig ab.

3. Lösen Sie die Steckverbindung der Bus- und Encoder-Leitung.

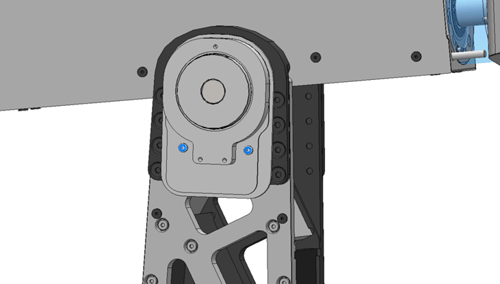

4. Entfernen Sie das Gehäuse des Encoder 3 durch Lösen der Senkkopfschrauben.

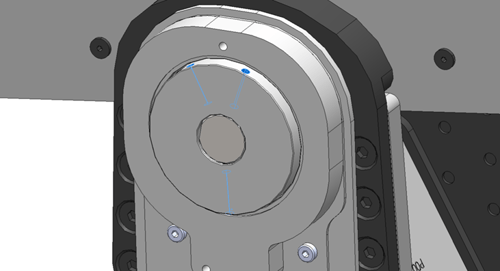

5. Lösen Sie die Madenschrauben mit einem 1,5mm Innensechskantschlüssel (Vorsicht vor Runddrehen der Schrauben).

6. Lösen Sie die Befestigungsschrauben des Encoders und ziehen Sie ihn vorsichtig ab.

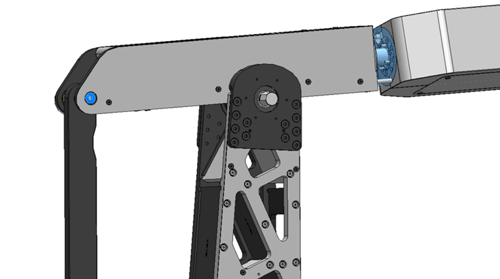

7. Sichern Sie den Tragarm vor dem Abklappen und lösen Sie die Schraube der Verbindungsstelle zwischen Gestänge und Tragarm. Lassen Sie das Gestänge vorsichtig herunter (Vorsicht vor Quetschgefahr).

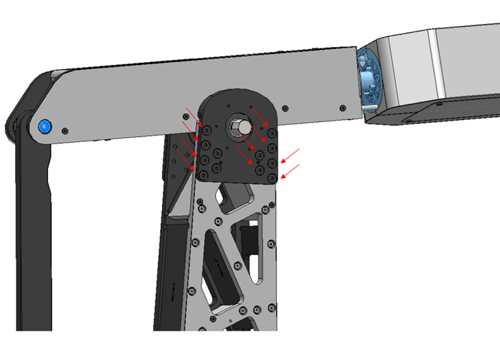

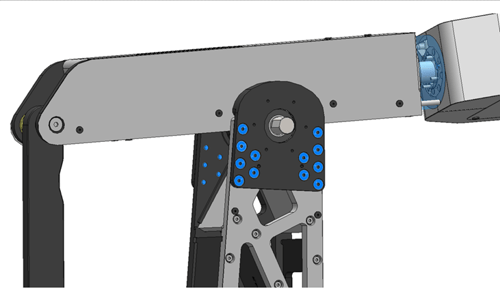

8. Lösen Sie die Schrauben der beiden Flügel (Vorsicht! Der Tragarm ist jetzt frei vom Gesamtsystem) und nehmen Sie ihn nach oben heraus.

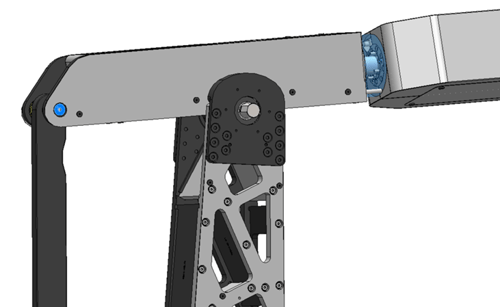

9. Setzen Sie den neuen Tragarm ein und ziehen Sie die Innensechskantschrauben an.

10. Verbinden Sie den Tragarm mit dem Gestänge und ziehen Sie die Schrauben an (Vorsicht vor Quetschgefahr).



11. Ziehen Sie die Schrauben der beiden Flügel an

12. Bringen Sie die Schwenkarmverkleidung so wie die Lagerabdeckung an.

13. Setzen Sie den Encoder wieder auf die Welle und verschrauben Sie den Encoder. Ziehen Sie danach die Madenschrauben mit einem 1,5mm Innensechskantschlüssel an (Vorsicht vor Runddrehen der Schrauben).



14.  Bringen Sie die Abdeckung wieder. Achten Sie darauf, dass die beiden unteren Schrauben nur angelegt werden.
