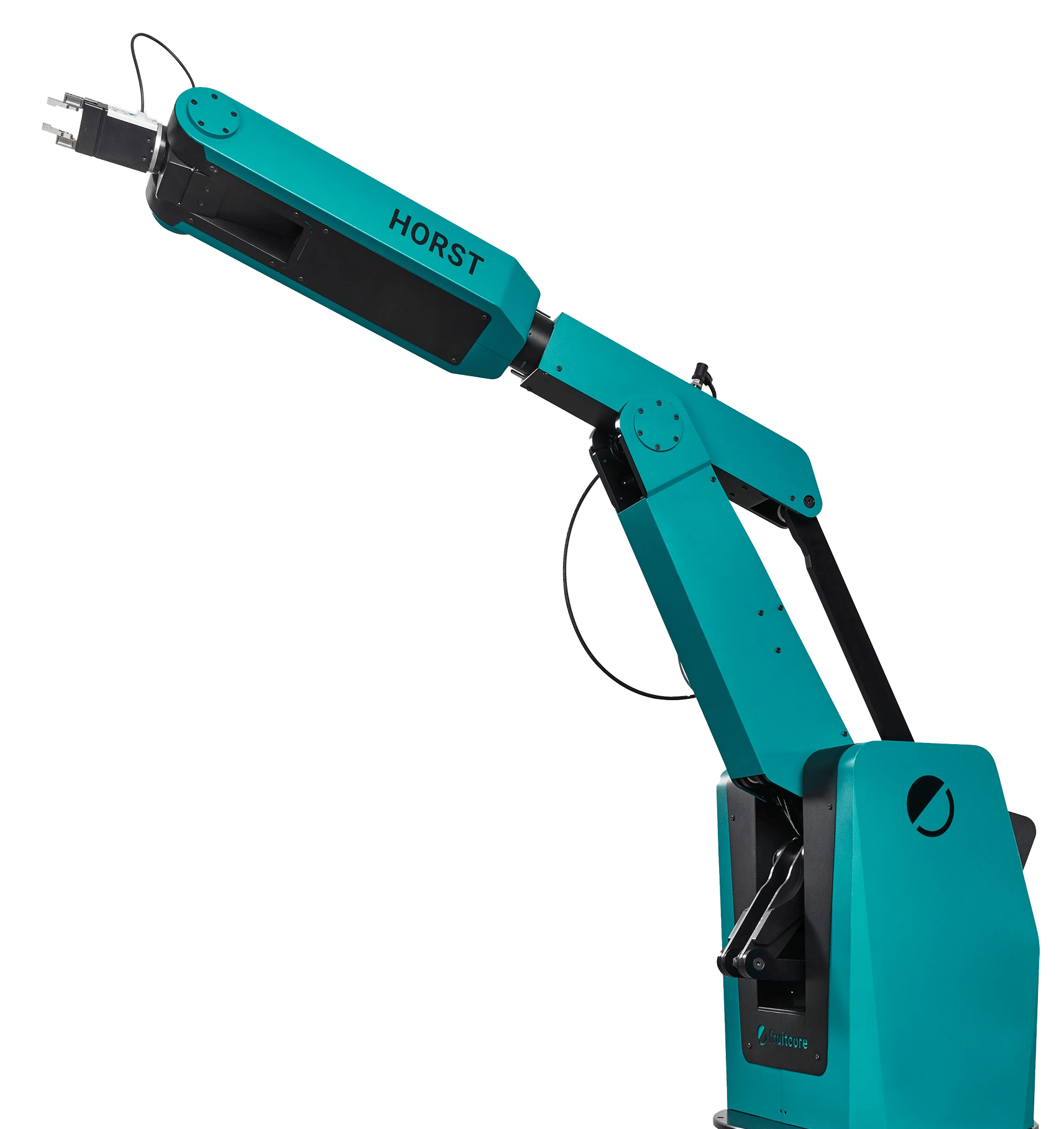

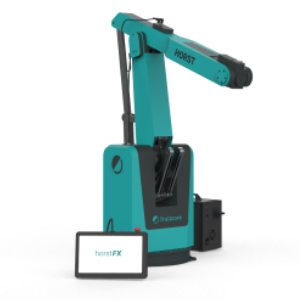

HORST1400

Stark. Weitreichend. Wirtschaftlich.


  Reichweite: 1425 mm
   Traglast: 12 kg
   Wiederholgenauigkeit: +/- 0,10 mm
   Gewicht: 150 kg



Machbarkeit anfragen

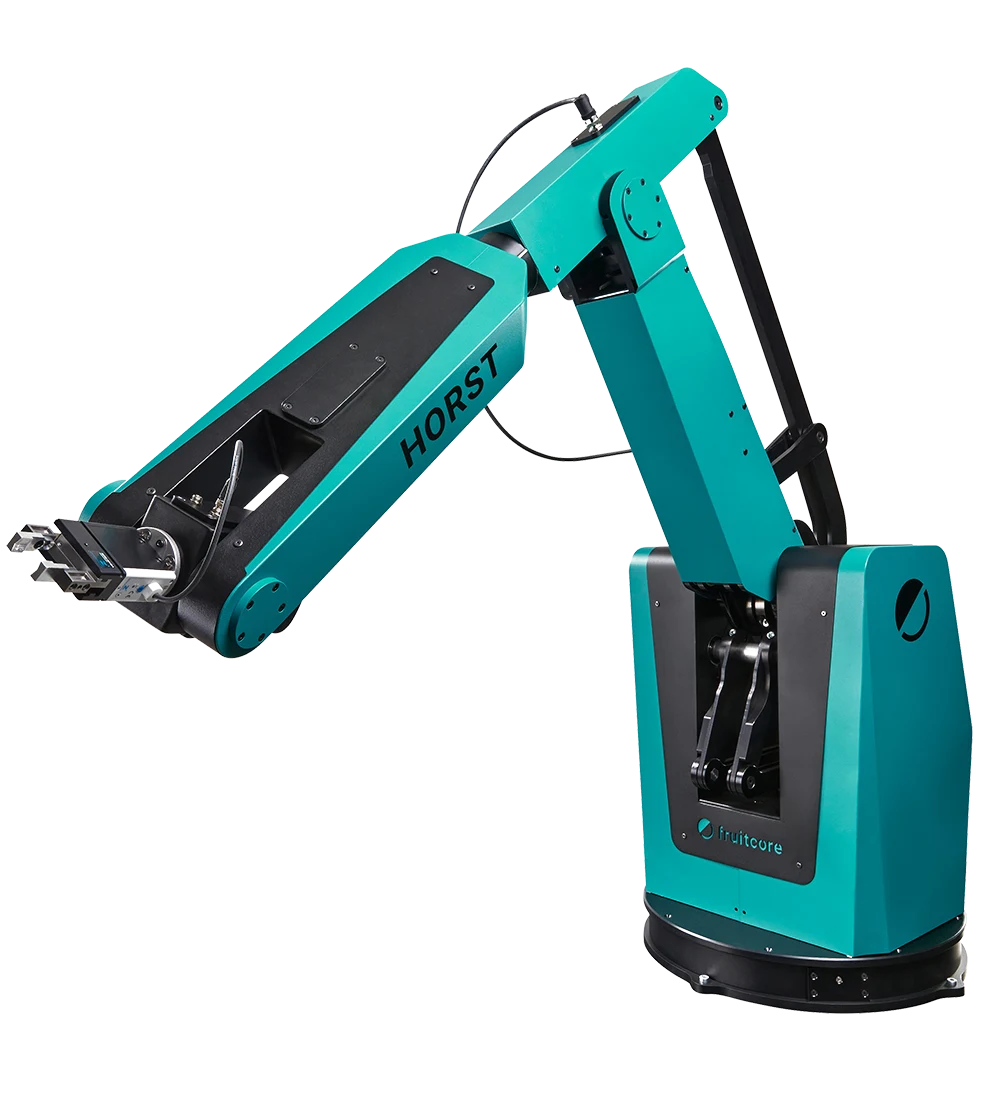

fruitcore robotics_Produktaufnahmen_52_freigestellt-1

Hohe Lasten zuverlässig bewegen.

Kraftvoll. Reichweitenstark. Wirtschaftlich.



HORST1400 ist die ideale Lösung für Anwendungen mit großer Reichweite und hoher Traglast – ohne Kompromisse bei Einfachheit oder Wirtschaftlichkeit.

Er wurde speziell für Aufgaben entwickelt, bei denen schwere Werkzeuge eingesetzt, große Maschinen beschickt oder voluminöse Bauteile sicher gehandhabt werden müssen. Dabei bleibt die Bedienung so einfach, wie Sie es von HORST kennen – von der Einrichtung bis zum laufenden Betrieb.

Play-Button-Vorlage-4

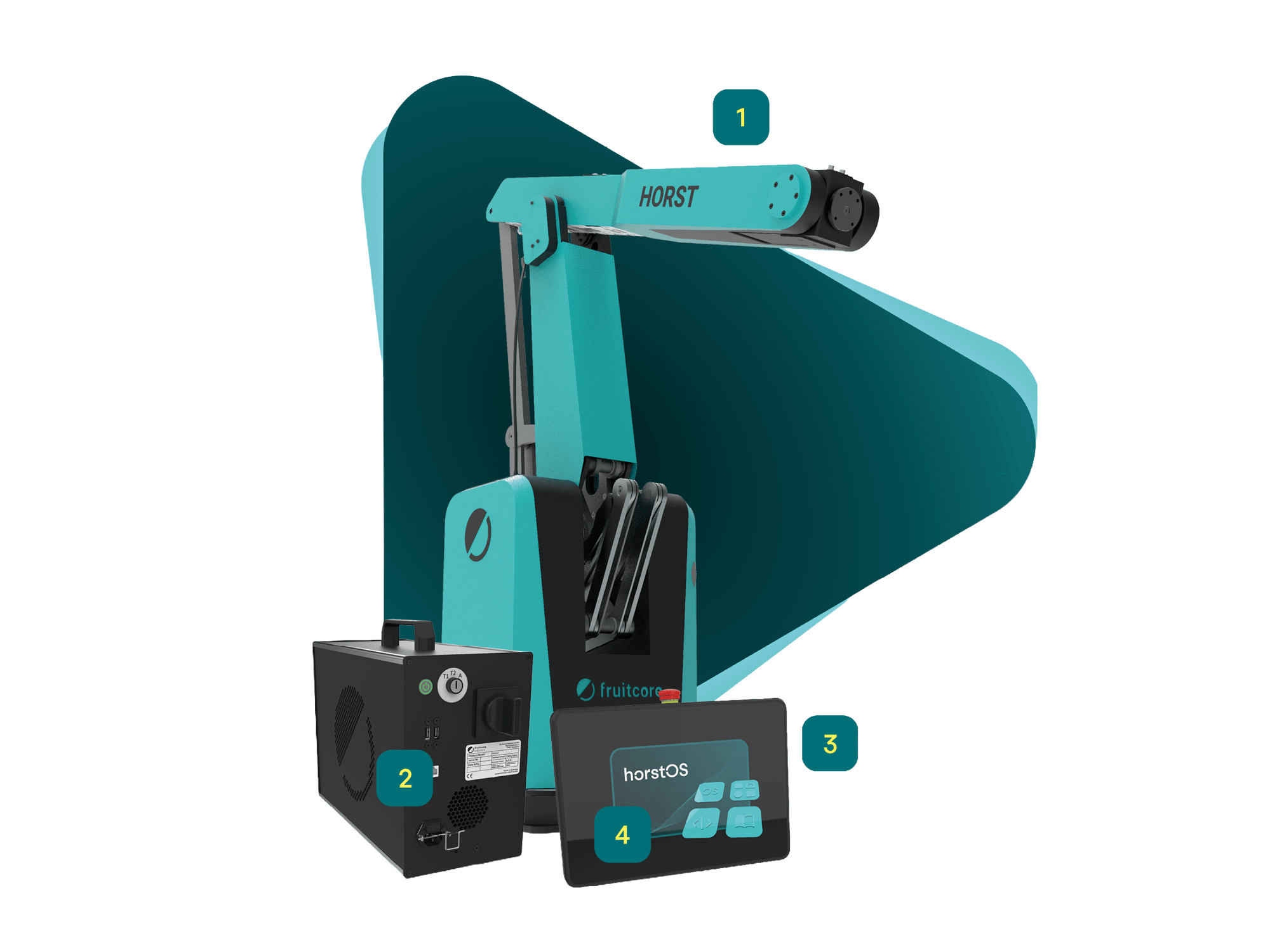

Das erhalten Sie mit einem HORST Roboter:



1 Intelligenter Industrieroboter
HORST1400 (6-Achs-Industrieroboter)
2 Umfangreiche Steuerung
für den Betrieb kompletter Automatisierungslösungen
3 Ergonomisches Bedienpanel
mit hochauflösendem 13,3" Touchpanel
individuell einstellbar für Links- & Rechtshänder
4 Ganzheitliche Automationssoftware
für die Planung, Umsetzung und den Betrieb
Ihrer Anwendung - mit Physical AI
parallax image

Mehr als ein Roboter

Die Grundlage für Ihre komplette Anwendung.



Mit integrierter Steuerung und der Automatisierungssoftware horstOS ersetzen Sie klassische SPS-Strukturen und externe Steuerungstechnik. Damit setzen Sie komplette Automatisierungen um – intuitiv und grafisch, ganz ohne Expertenwissen und mit digitalem Zwilling ihrer Automatisierungslösung.

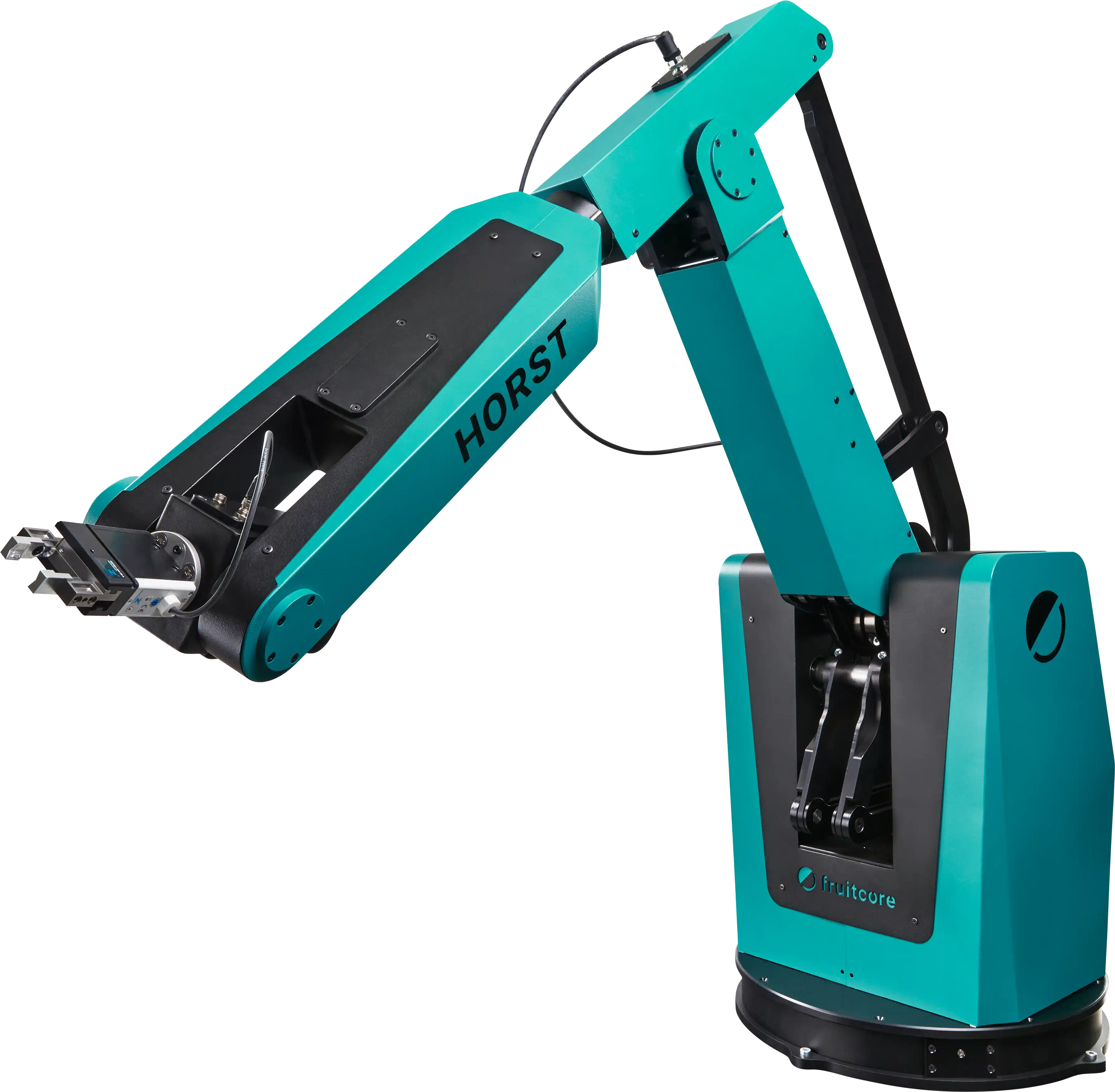

fruitcore robotics_product image_HORST1400

HORST1400

Anzahl der Achsen
6

Nennlast (gem. VDI 2861-2)
12 kg

 Wiederholgenauigkeit
+/- 0,05 mm

Schutzart
IP54

Gewicht
150 kg

Control-1

Steuerung Control


Abmessungen
313 × 174 × 446 mm

 Gewicht
ca. 10 kg

Stromversorgung
230 V AC, 50-60 Hz

Eingänge und Ausgänge
20 Digitaleingänge
18 Digitalausgänge,
Safety: 6 Eingänge
8 Ausgänge (PL d)

Kommunikation
TCP/IP 100 Mbit/s, XML-RPC,
Modbus, Profinet

Schnittstellen
2× USB 3.0 Ports

Panel 800x600px - hohe Position

Bediengerät Panel


Abmessungen
330 x 255 x 95 mm

Gewicht
ca. 1,9 kg

Display
13.3“ Touchscreen
(2560x1600 - 2,5 K)

Bedienung
Sicherheitsrelevanter Not-Aus
 2x 3-Punkt-Zustimmtaster
2x verstellbare Griffe

Schnittstellen
2x USB 3.0 Ports

Software horstOS

Anwendung
Automatisierungssoftware für
Roboter, Prozesse & Peripherie

Bedienung
Visuelle Programmierung
ohne tiefes Expertenwissen

Bibliothek
Mehr als 200 vorkonfigurierte
Komponenten & Projekte

Integration
Keine externe SPS nötig,
Parallele Abläufe umsetzbar

Support & Assistenz
Integrierter AI-Copilot
inkl. Sprachfunktion

Alle Details. Bereit zum Download.

Datenblätter, Broschüren und technische Spezifikationen.

fruitcorerobotics_Produktkatalog_thumb-1

Produktkatalog

Entdecken Sie unsere komplette Industrieroboter-Plattform - nahtlos integrierte Hardware, intelligente Software und modulare Lösungen für eine effiziente, flexible und kostengünstige Automatisierung.

Herunterladen
horst1400

Datenblatt HORST600

Dieses Datenblatt enthält alle technischen Daten des HORST1400 - unerlässlich für die Anwendungsplanung, die Integration und das Systemdesign.

Herunterladen
3D_data_HORST

3D-Modelle & Dokumentation

Alle 3D-Daten, Montageanleitungen und unsere umfangreiche Wissensammlung finden Sie in horstCOSMOS – einfach kostenlos registrieren und direkt zugreifen.

Herunterladen

Gebaut für echte Anwendungen.

Smart Automation. Made in Germany.

HORST1400 ist bereits in zahlreichen Applikationen erfolgreich im Einsatz. Überall dort, wo Präzision, Schnelligkeit und Flexibilität zählen – vom Teilehandling bis zur Qualitätsprüfung. Kompakt im Design, stark in der Performance.

Applikation

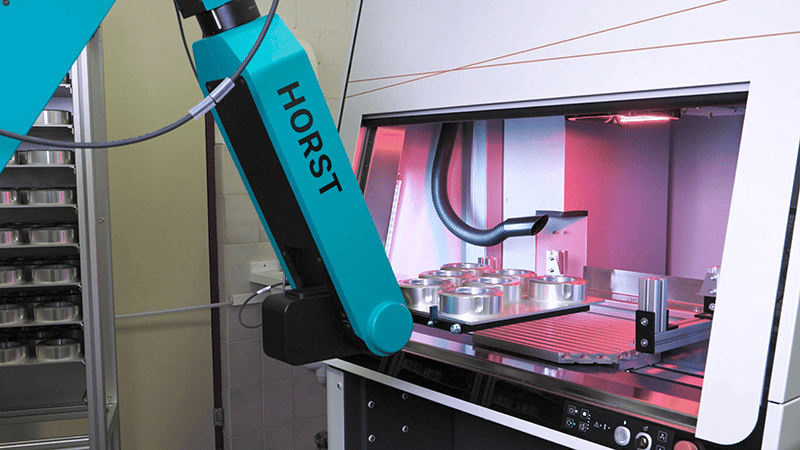

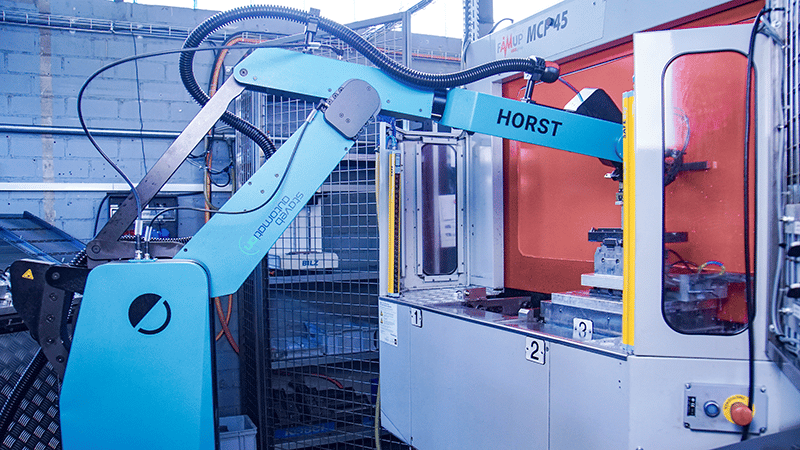

Maschinenbestückung

Mehr erfahren

Applikation
Teilevereinzelung

Mehr erfahren

Applikation

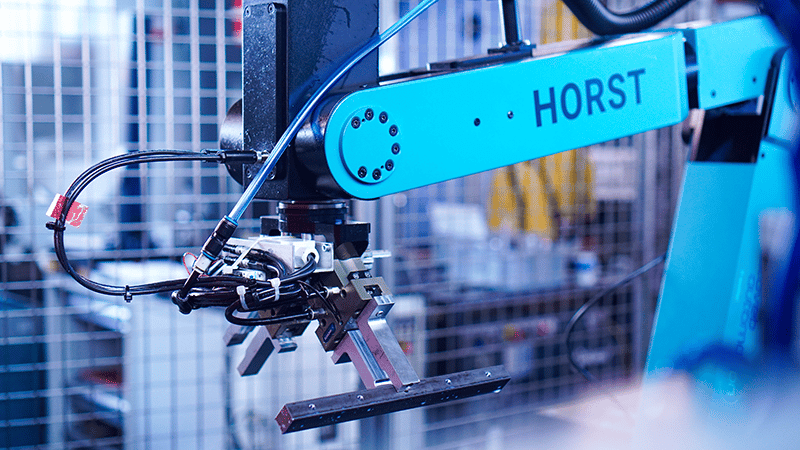

Pick and Place

Mehr erfahren

Applikation
Qualitätsprüfung

Mehr erfahren

Automatisierung aus einer Hand.

Direkt vom Roboterhersteller. Von der Planung bis zur Inbetriebnahme vor Ort.


Wir bieten ganzheitliche Automatisierungslösungen aus einer Hand: Roboter, Software, Steuerung, Zubehör und ein perfekt abgestimmtes Ökosystem. Als Hersteller entwickeln und liefern wir alle Komponenten selbst und begleiten Sie von der Auslegung bis zur Inbetriebnahme vor Ort – inklusive Service und Support. Ein Ansprechpartner. Eine durchgängige Lösung. Keine Schnittstellenprobleme.

roboticsolution

Robotic Solutions
Plug&Play Automation

CE-zertifizierte Komplettsysteme. Integriert, startklar, ohne Projektmarathon.

Mehr erfahren
Zubehoer-2webp

Zubehör & Lösungen
Alles rund um HORST

Erprobte Peripherie direkt von fruitcore robotics. Turnkey Solutions über zertifizierte Partner verfügbar.

Mehr erfahren
horstOS_real

Software horstOS
Automationssoftware

Einrichtung, Programmierung und Steuerung kompletter Anwendungen – grafisch, schnell, durchgängig.

Mehr erfahren
service_real

Service & Training
Persönlicher Support.

Direkter Draht zum Support, zertifizierte Partner weltweit, E-Learning und Trainings für Anwender.

Mehr erfahren

KeyVisual_HORST1500 Kopie





Bereit für HORST?

Jetzt auswählen und anfragen.



Unsere Experten beraten Sie, welches Modell zu Ihrer Anwendung passt und wie Sie schnell starten können. Fordern Sie jetzt Ihr individuelles Angebot an.



Kostenlose Beratung anfragen



Spezifikationen und Produktdetails unserer Automatisierungslösung für die Maschinenbe- und -entladung
Daten Spezifikationen
Handhabbares Teilegewicht​
max. 4,5 kg mit Doppelgreifer
Reichweite in Maschine​
bis zu 1100 mm je nach Anschraubposition
Bestückungszeit​
ca. 12 sek mit Entnahme, Abblasen und Einlegen
Empfohlene Traygröße ​
Standardgröße der Trayhalterung 672 x 672 mm
Autonomiezeit​
Individuell definierbar über die Auswahl der Teilebereitstellung über 1 bis 3 Trayhalterungen oder über direkt andockbare Paletten
Kompatible Maschinen​
Emco, Hurco, Haas, Trumpf, Foba und viele mehr(auch Sondermaschinen)

Technische Daten, die überzeugen: Leistungswerte, Präzision und Robustheit, auf die Sie sich im industriellen Einsatz verlassen können.

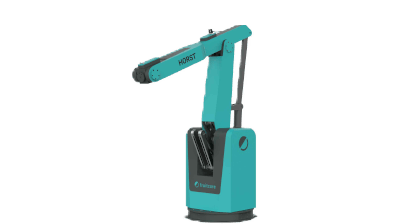

Technische Details

Roboter

  • 6 Achsen
  • Reichweite: 1425 mm
  • Traglast: 12 kg
  • Wiederholgenauigkeit: ± 0,10 mm
  • Schutzklasse: IP54
  • Gewicht: 150 kg
  • Garantie: 6 Jahre Garantie auf Motoren und Getriebe
Control-4

Control

  • Kompakte Einheit (313 × 174 × 446 mm)
  • Schutzklasse IP20
  • Gewicht: 10 kg
  • Stromversorgung: 230 VAC / 50–60 Hz, Typisch: 250-500 W
  • 20 Eingänge | 18 Ausgänge
  • TCP/IP, Ethernet, XML-RPC, Profinet, Modbus
Panel-Nov-12-2025-10-12-41-0558-AM

Panel

  • 13,3″ Touchscreen (2560 × 1600 – 2,5 K)
  • Schutzklasse: IP54
  • 2 USB 3.0 Ports, 5 m Kabel
  • Beidhändige Bedienung mit verstellbaren Griffen & Zustimmtaster



Downloads

Informieren Sie sich über Details zum intelligenten Industrieroboter HORST1400.
